AOR SPL-C1100 Wideband Antenna Splitter / Combiner

résentation

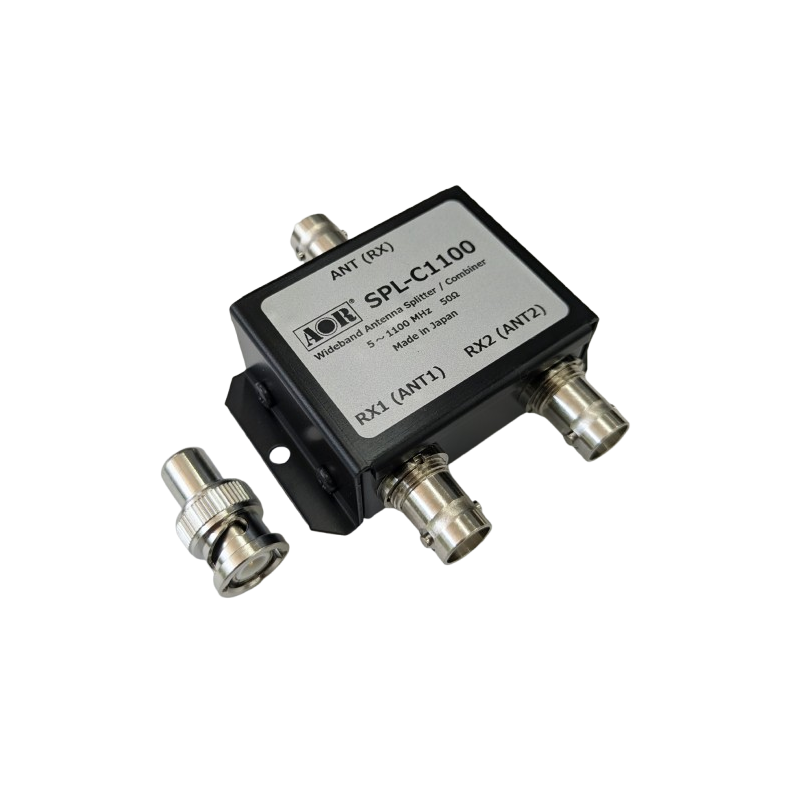

L’AOR SPL-C1100 est un répartiteur / combineur d’antenne haut de gamme, conçu pour les applications de réception exigeantes. Il permet de distribuer le signal d’une antenne vers deux récepteurs avec une interaction minimale, ou de combiner deux antennes vers l’entrée d’un seul récepteur. Conçu pour une utilisation large bande de 5 MHz à 1100 MHz, il convient particulièrement aux récepteurs de communications avancés, aux équipements de surveillance large bande et aux récepteurs SDR pilotés par ordinateur.

Points forts

Une antenne vers deux récepteurs, ou fonctionnement inversé en combineur pour deux antennes vers un récepteur.

Une isolation élevée qui contribue à réduire les interactions entre les récepteurs connectés.

Une très faible perte d’insertion, afin de préserver les performances sur signaux faibles sur une large plage de fréquences.

Un choix particulièrement adapté aux récepteurs large bande évolués, notamment aux récepteurs SDR utilisant un ordinateur.

Accessoire fourni

Charge fictive BNC de 50 Ω pour terminer le port inutilisé. Elle contribue à maintenir une impédance correcte de 50 Ω dans le trajet du signal, pour des performances optimales.

Remarque sur le mode combineur

Pour obtenir les meilleurs résultats en mode combineur, il est conseillé d’utiliser des antennes destinées à des plages de fréquences ou à des applications différentes. La combinaison de deux antennes dont les bandes de fonctionnement se recouvrent largement peut également augmenter le bruit reçu et les signaux indésirables.

Mesures de référence en développement

Mesures de référence large bande présentant le ROS (rapport d’ondes stationnaires) et les caractéristiques de transmission. Les marqueurs indiquent : 747,8 MHz (ROS 1,3), 831,1 MHz (ROS 1,4) et 1116,7 MHz (ROS 1,9). Le graphique correspond à des données de référence issues d’un échantillon de développement.

RÉCEPTION UNIQUEMENT ! Ne pas utiliser avec des émetteurs-récepteurs.
